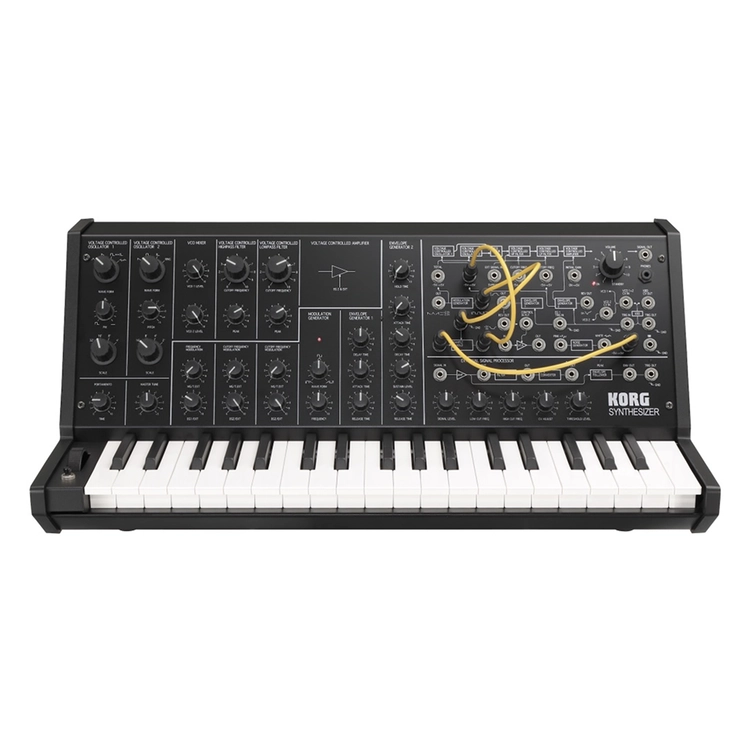

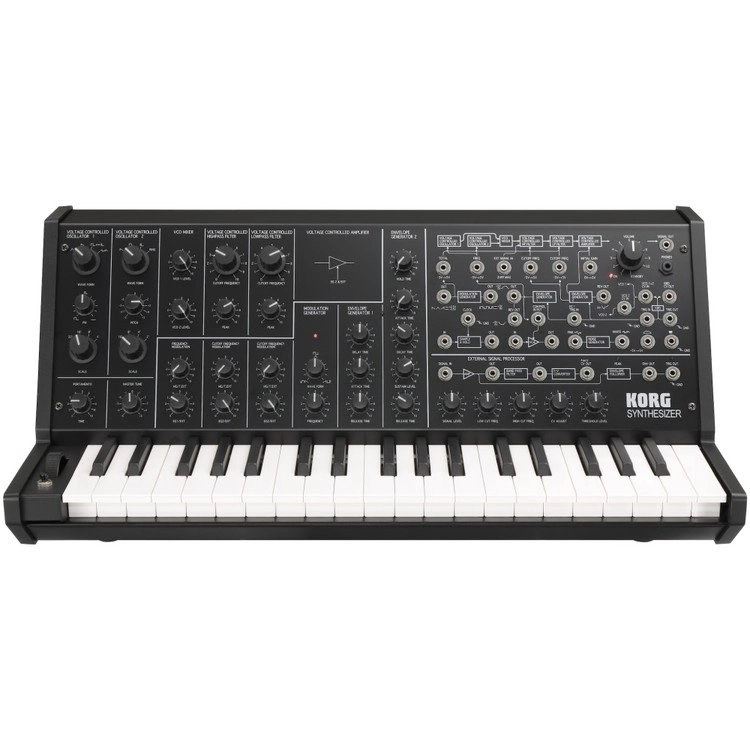

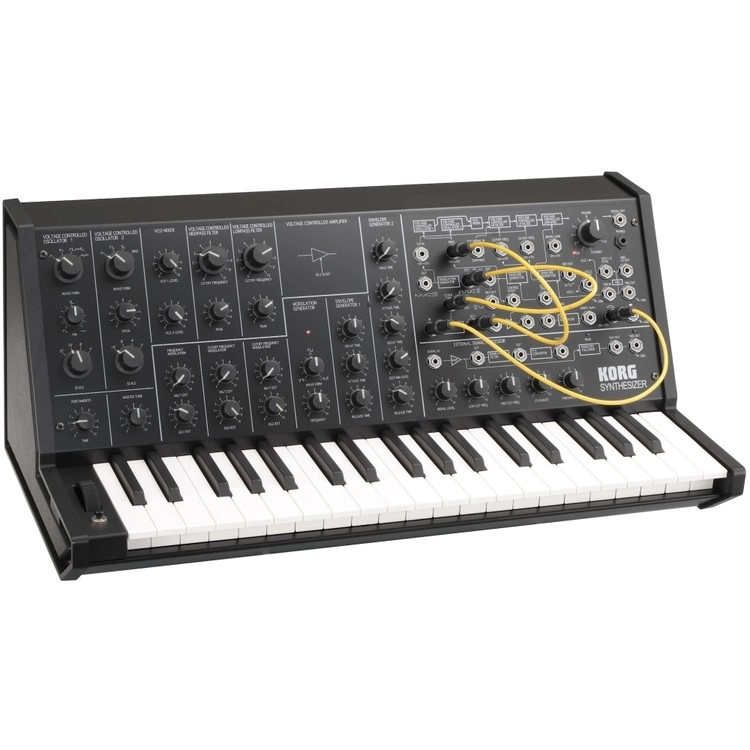

MS-20 mini
1978년 오리지널 회로를 재현한 아날로그 모노포닉 신시사이저
KORG /코르그/ MS-20 mini /MS-20 미니/는 1978년에 탄생한 클래식 MS-20의 회로를 그대로 재현함과 동시에 미니 사이즈로 구현한 아날로그 모노포닉 신시사이저입니다.
1978년 처음 출시된 KORG 모노포닉 신시사이저 MS-20은 풍부하고 견고한 사운드, 강력하고 상징적인 아날로그 필터, 그리고 다채로운 패칭 옵션 덕분에 오늘날까지도 많은 사랑을 받고 있습니다. 30만 명이 넘는 사람들이 오리지널 MS-20, KORG의 MS-20 플러그인 신시사이저, 그리고 iMS-20 iPad 애플리케이션을 통해 MS-20만의 독특한 사운드를 경험했습니다.
이제 MS-20의 사운드가 MS-20 mini로 새롭게 태어납니다. 오리지널 MS-20을 개발했던 엔지니어들이 당시의 오리지널 회로를 완벽하게 재현했습니다. 이와 동시에 악기의 크기를 86%로 줄이는데 성공했으나, 세월이 흘러도 변치 않는 오리지널의 독특한 외관은 그대로 유지했습니다. MS-20 mini는 완벽하게 재현된 아날로그 신스 사운드로 당신을 놀라게 할 것입니다.
"KORG 창립 50주년을 맞아, 저희는 다시 한번 아날로그 신시사이저를 제작했습니다. 아날로그 신시사이저의 특징인 부드러운 파라미터 조절에 특히 심혈을 기울였으며, MS-20의 오리지널 스펙을 완벽하는 재현하는 데에도 심혈을 기울였습니다. 35년 전 설계했던 아날로그 회로는 초저역부터 초고역까지, 여전이 타의 추종을 불허하는 강력한 사운드를 선사합니다." - MS-20 mini 개발자 일동
주요 기능
- 오리지널 MS-20 엔지니어들이 직접 제작 감독으로 참여하여 오리지널 아날로그 회로를 완벽하게 재현했습니다.
- 2개의 VCO, 2개의 VCA, 2개의 VCF, 2개의 엔벨로프 제너레이터, 1개의 LFO 구조
- 독특한 디스토션을 만들어내는 셀프-오실레이팅 하이패스, 로우패스 필터
- 외부 시그널 프로세서 (ESP)
- 매우 유연한 패칭 시스템
- 오리지널 MS-20의 86% 크기로 중실하게 재현
- 패키지 제본과 설명서까지 오리지널의 모든 디테일을 그대로 재현
사운드 데모
MS-20 패치 북 - MS-20에서 프로그래밍할 수 있는 새로운 사운드 모음
MS-20 패치 북은 현재 재출시된 모든 MS-20 하드웨어를 위해 제작되었습니다. 1970년대에 제작된 오리지널 패치 북과는 달리, 이 컬렉션은 더욱 현대적인 음악 장르에 맞춰 MS-20의 36년이 지난 지금도 여전히 높은 인기를 보여줍니다. 이 패치들은 KORG iOS 애플리케이션인 iMS-20에서 추출되었으며, MS-20 패널을 보기 좋은 그래픽으로 제공하여 더욱 쉽고 간편하게 사운드를 설정할 수 있도록 도와줍니다.

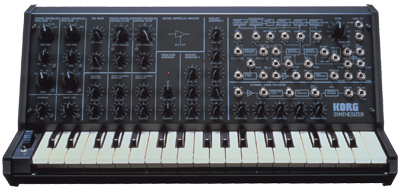

오리지널 아날로그 회로
MS-20 mini는 오리지널 MS-20을 세심하게 재현했습니다. 오리지널 엔지니어들이 직접 참여한 개발팀이 오리지널 회로를 재현하기 위해 노력했으며, 부품 교체가 필요한 경우에도 오리지널 사운드를 충실하게 재현하기 위해 청음 테스트를 거쳐 신중하게 결정했습니다.
실제로 MS-20 mini의 사운드는 다소 밝고 강렬한 특징을 지니고 있는데, 이는 부품의 에이징이 일어나기 전, 출시 당시의 새것과 같은 상태의 오리지널 MS-20의 사운드를 재현했기 때문입니다.

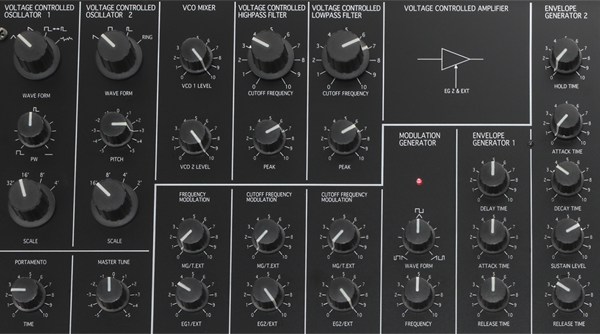

2개의 VCO / 2개의 VCF / 2개의 VCA / 2개의 EG / 1개의 LFO 구조
MS-20 mini는 MS-20 특유의 신서시스 기능을 그대로 재현합니다. 링 모듈레이션 기능을 갖춘 두 개의 오실레이터와 홀드 및 딜레이 기능을 갖춘 엔벨로프 제너레이터를 탑재했습니다. VCA는 기본 설계는 그대로 유지하면서도 노이즈를 줄이도록 개선했습니다.
독특한 디스토션을 만들어내는 셀프 오실레이션 필터
MS-20의 가장 큰 특징 중 하나는 하이패스와 로우패스 모두에서 레조넌스를 발생시키는 강력한 필터였습니다. 레조넌스를 극대화하면 필터가 오실레이터처럼 자체적으로 소리를 내어 독특하고 극적인 음색 변화를 만들어냈는데, 이는 모방할 수 없다는 찬사를 받았으며 이후 monotron /모노트론/과 monotribe /모노트라이브/에도 적용되었습니다. 오리지널 MS-20은 생산 기간 중간에 필터 회로가 변경된 적이 있었습니다. MS-20 mini는 더욱 과감한 사운드를 내는 초기 필터를 사용합니다.

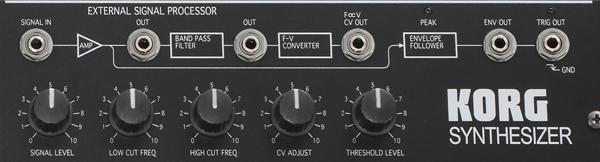

ESP를 통한 외부 시그널 처리
ESP는 MS-20의 실험적인 정신을 계승하여, MS-20 mini는 외부 오디오 소스의 피치 또는 볼륨을 사용해 신시사이저를 컨트롤할 수도 있습니다. 예를 들어, 일렉트릭 기타를 연결하여 MS-20 mini를 기타 신시사이저로 사용하거나, 마이크를 연결하여 보컬 신시사이저로 사용할 수 있습니다.

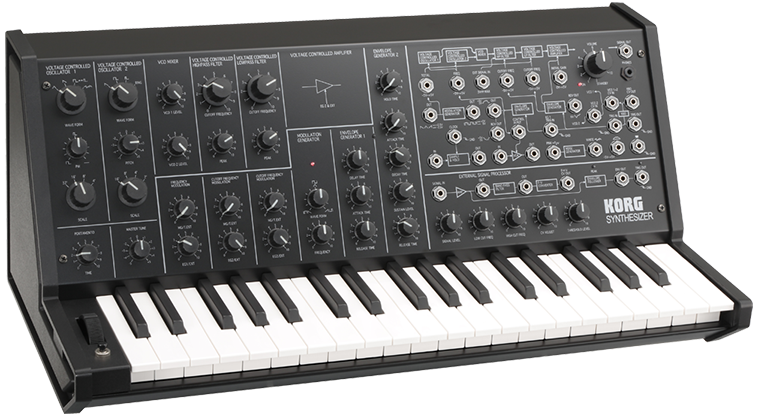

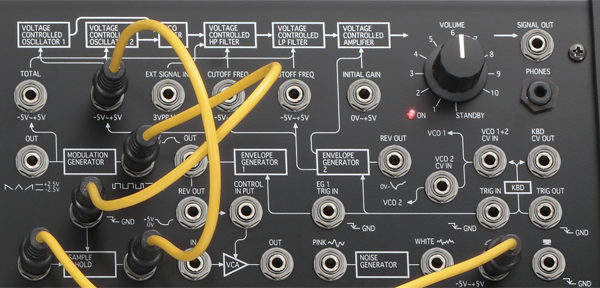

극도로 유연한 패칭 시스템
패널 오른쪽에 제공된 패칭 시스템을 사용하면 케이블을 연결하여 다양한 유닛 간의 연결을 변경함으로써 복잡한 사운드를 만들어낼 수 있습니다. 이러한 패칭 시스템의 가능성은 당신의 상상력에 달려 있습니다. 모듈레이션 I/O, 트리거, 샘플 & 홀드, 노이즈 제너레이터의 다양한 조합을 통해 놀라울 정도로 다채로운 사운드를 생성할 수 있습니다. 패널에 인쇄된 MS-20 패칭 플로우 차트를 참고하여 연결하면 초보자도 이러한 가능성을 즉시 경험하고 활용할 수 있습니다.

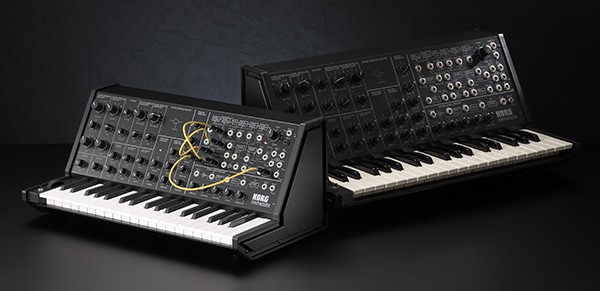

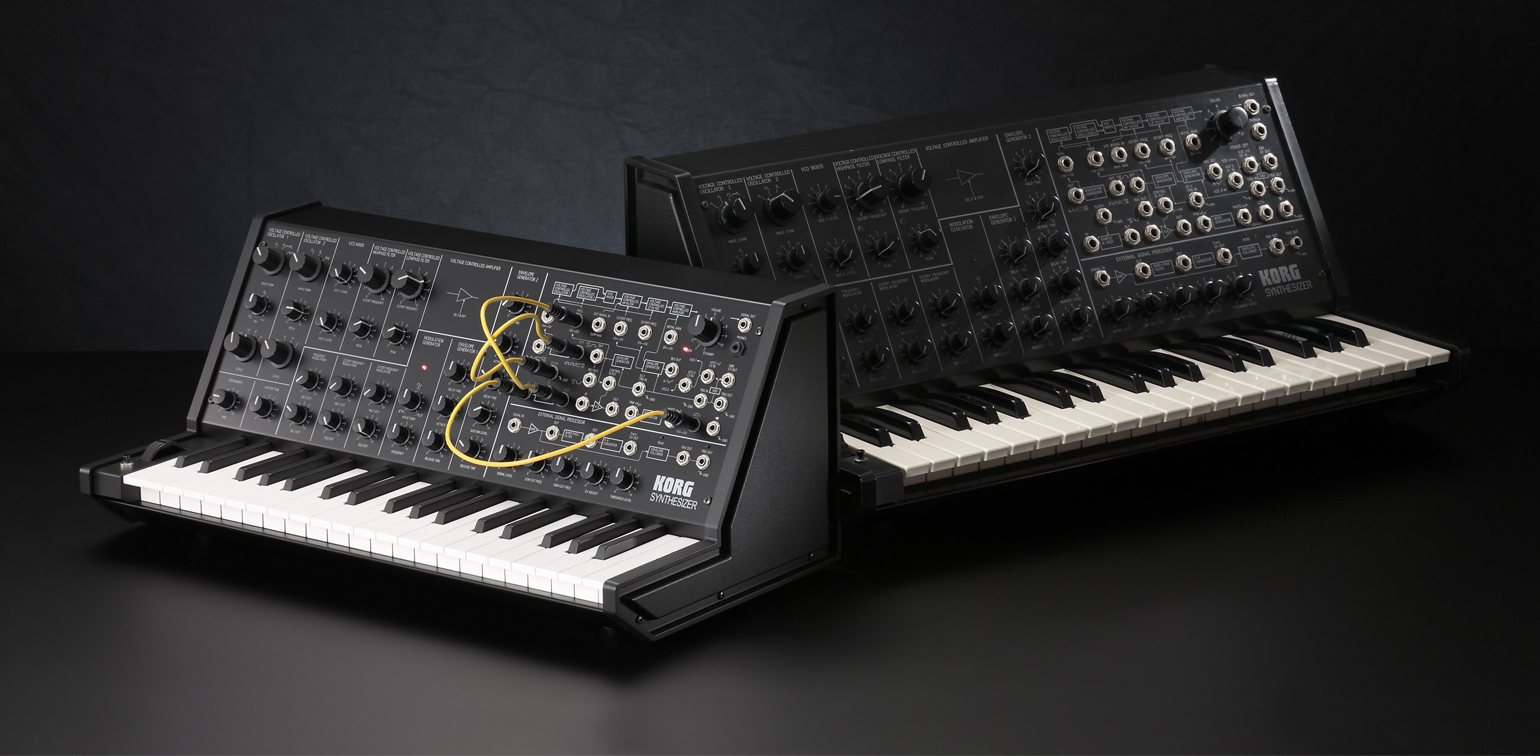

오리지널 대비 86%의 크기
좌: MS-20 mini / 우: 오리지널 MS-20
MS-20의 디자인 콘셉트는 당시 더 크기가 크고 비싼 가격을 갖고 있던 모듈러 신시사이저 볼 수 있었던 수직 레이아웃을 그대로 차용함과 동시에, 휴대성과 가격, 사용 편의성을 높인 새로운 버전을 만드는 것에서 시작되었습니다.
더욱 쉽게 접할 수 있도록 MS-20 mini는 오리지널 MS-20 크기의 86%로 축소되었습니다. 크기는 작아졌지만, 노브 디자인과 인쇄는 원본과 동일하게 세심하게 재현되었습니다. 패치 케이블은 1/4" 폰 플러그에서 미니 플러그로 변경되었으며, 새롭게 디자인된 키보드 또한 오리지널 크기의 86%입니다.

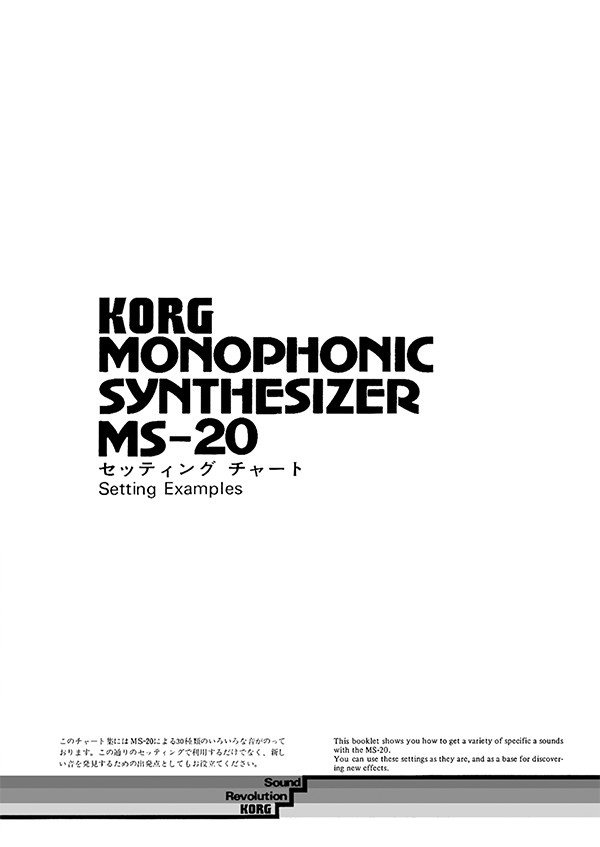

오리지널의 모든 디테일을 그대로 담아내다.
오리지널에 충실하고자 한 노력은 신시사이저 그 자체에만 그치지 않습니다. MS-20 mini는 제품을 담는 포장까지도 오리지널을 최대한 그대로 재현했습니다. 오리지널 MS-20 사용 설명서와 사운드 제작 방법을 설명하는 세팅 차트도 함께 제공됩니다. 이제 1978년 오리지널 출시 당시의 감동을 그대로 느껴보세요.

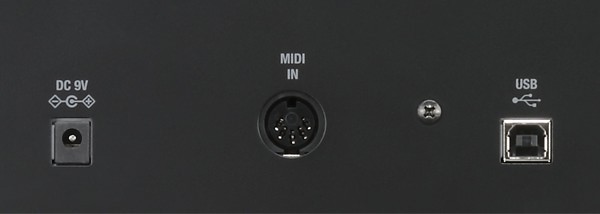

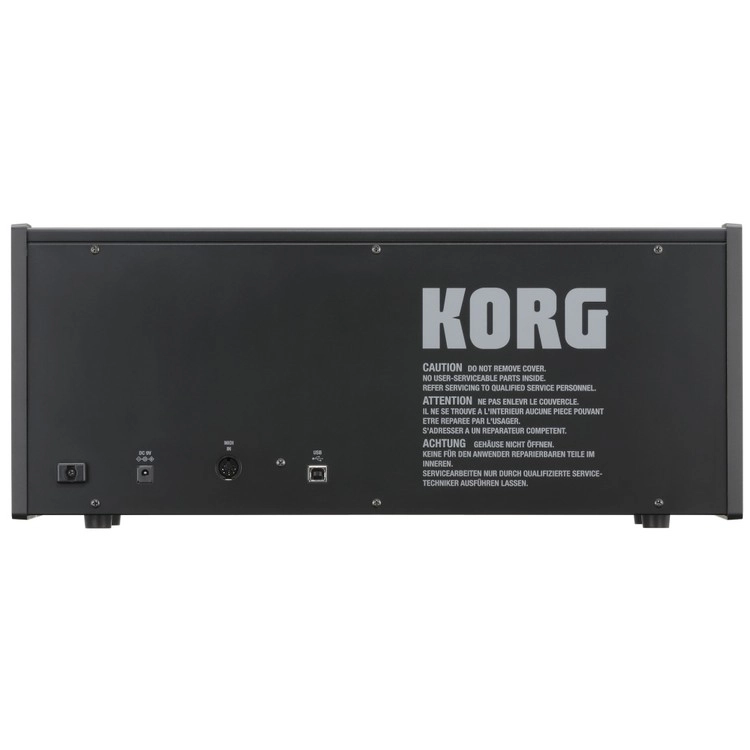

MIDI 인풋 및 USB
MS-20 mini는 노트 메시지를 수신하는 MIDI 인풋 단자와 음표 메시지를 송수신할 수 있는 USB-MIDI 단자를 제공합니다. MS-20 mini를 컴퓨터에 연결하여 당신이 사용하는 시퀀서를 통해 연주할 수도 있습니다.
Spec
일반
- 키보드
- C - C, 37-노트(3-옥타브), MS-20 mini만을 위해 설계된 미니 키보드
- 매뉴얼 컨트롤러
- 컨트롤 휠(센터 클릭), ahapsxjfl tmdnlcl -> GND
- I/O
- 시그널 인풋: 앰프 아웃픗, 밴드패스 필터 아웃풋, CV 아웃풋(0 - +8.4V), 엔벨로프 아웃풋(0 - +5V), 트리거 아웃풋(+5V -> GND)
- 신호 아웃풋: 신호 아웃풋 (모노 1/8" mini phone jack, 2Vp-p 아웃풋 임피던스 3.5kΩ)
- 헤드폰: 헤드폰 아웃풋 (스테레오 1/8" mini phone jack, 33Ω 48mW)
- USB: Type B, USB-MIDI I/O *노트 메세지만 송수신 가능하며, 벨로시티는 사용되지 않습니다.
- MIDI: MIDI 인풋 *노트 메세지만 송수신 가능하며, 벨로시티는 사용되지 않습니다.
- 파워
- DC 9V
- 크기(W x H x D)
- 493 x 298 x 257mm
- 무게
- 4.8kg
- 액세서리
- AC 어댑터 (9V/1.7A), 10개의 패치코드
디테일
- 컨트롤 섹션
- 키보드
- C - C, 37-노트(3-옥타브), MS-20 mini만을 위해 설계된 미니 키보드
- VCO 1
- 스케일 (32', 16', 8', 4') (6-옥타브, +센트, -센트)
- 웨이브폼 (트라이앵글, 쏘우투스, PW-스퀘어, 화이트 노이즈) (4가지 모드)
- 피치: ±1-옥타브
- VCO 2
- 스케일 (16', 8', 4', 2') (6-옥타브, +센트, -센트)
- 웨이브폼 (쏘우투스, 스퀘어, 펄스, 링 모듈레이터) (4가지 모드)
- 펄스 위스 컨트롤 조정: 1:1 ~ 1:inf
- VCO 마스터 컨트롤
- 스터 튜닝 (± 100%)
- 포르타멘토 (최대 10s)
- MG/T.EXT에 의한 주파수 모듈레이션 인텐시티 (-5V - +5V)
- EG1/EXT에 의한 주파수 모듈레이션 인텐시티 (-5V - 0V)
- VCO 믹서
- VCO 1
- VCO 2
- VCF HPF
- 컷오프 주파수 (50Hz - 15,000Hz)
- 피크 (플랫 - 셀프 오실레이션)
- MG/T.EXT에 의한 컷오프 주파수 모듈레이션 인텐시티 (-5V - +5V)
- EG2/EXT에 의한 컷오프 주파수 모듈레이션 인텐시티 (-5V - +5V)
- VCF LPF
- 컷오프 주파수 (50Hz - 15,000Hz)
- 피크 (플랫 - 셀프 오실레이션)
- MG/T.EXT에 의한 컷오프 주파수 모듈레이션 인텐시티 (-5V - +5V)
- EG2/EXT에 의한 컷오프 주파수 모듈레이션 인텐시티 (-5V - +5V)
- EG 1
- 딜레이 타임 (10s)
- 어택 타임 (10s)
- 릴리즈 타임 (10s)
- EG 2
- 홀드 타임 (20s)
- 어택 타임 (10s)
- 디케이 타임 (10s)
- 서스테인 레벨 (0V - 5V)
- 릴리즈 타임 (10s)
- MG (LFO)
- 웨이브폼 (포지티브 쏘우투스 - 트라이앵글 - 네거티브 쏘우투스, 와이드 펄스 - 스퀘어 - 내로우 펄스)
- 주파수 (0.1Hz - 20Hz)
- 매뉴얼 컨트롤러
- 컨트롤 휠 (센터 클릭)
- 모멘터리 스위치 -> GND
- 파워 스위치 및 볼륨
- 볼륨
- 인디케이터
- LED (키보드 트리거, 모듈레이션 제너레이터 레이트, 파워)
- 키보드
- ESP
- 컨트롤 섹션
- 인풋 시그널 레벨
- 로우컷 주파수 (50Hz - 2,500Hz)
- 하이컷 주파수 (100Hz - 5,000Hz)
- CV 조정
- 스레숄드 레벨
- I/O
- 시그널 인
- 앰프 아웃
- 밴드패스 필터 아웃
- CV 아웃 (0 - +8.4V)
- 엔벨로프 아웃 (0 - +5V)
- 트리거 아웃 (+5V -> GND)
- 인디케이터
- 피크 인디케이터
- 트리거 인디케이터
- 컨트롤 섹션
- 패치 패널
- 키보드
- 키보드 컨트롤 볼티지 아웃풋 (지수, 0 - +8V)
- 키보드 트리거 아웃풋 (+5V -> GND)
- VCO 1 + VCO 2 컨트롤 볼티지 인풋 (리니어 응답, 0 - +8V)
- VCO 2 컨트롤 볼티지 인풋 (리니어 응답, 0 - +8V)
- VCO
- VCO 1 + VCO 2 외부 주파수 컨트롤 인풋 (Ocr/V, -5V - +5V)
- VCF
- 외부 시그널 인풋 (3Vp-p 최대)
- 외부 하이패스 필터 컷오프 주파수 컨트롤 인풋 (2Oct/V) -5V - +5V)
- 외부 로우패스 필터 컷오프 주파수 컨트롤 인풋 (2Oct/V) -5V - +5V)
- VCO + VCF
- 전체 외부 모듈레이션 인풋 (T.EXT, -5V - +5V)
- VCA
- 외부 이니셜 게인 컨트롤 인풋 (0 - +5V)
- EG
- EG 1 엔벨로프 시그널 노멀 아웃풋 (-5V - 0V)
- EG 1 엔벨로프 시그널 리버스 아웃풋 (+5V - 0V)
- EG 1 + EG 2 트리거 인풋 (-> GND)
- EG 1 트리거 인풋 (-> GND)
- EG 2 엔벨로프 시그널 리버스 아웃풋 (+5V - 0V)
- MG
- 트라이앵글 아웃풋 (포지티브 쏘우투스 - 트라이앵글 - 네거티브 쏘우투스, 5Vp-p)
- 리탱글 아웃풋 (와이드 펄스 - 스퀘어 - 내로우 펄스, 0 - +5V)
- 노이즈 제너레이터
- 핑크 노이즈 아웃풋 (5Vp-p)
- 화이트 노이즈 아웃풋 (5Vp-p)
- 샘플 & 홀드
- 클럭 트리거 인풋 (-> GND)
- 샘플 시그널 인풋 (5Vp-p 최대)
- S/H 아웃풋 (5Vp-p 최대)
- 모듈레이션 VCA
- 컨트롤 볼티지 인풋 (0 - +5V)
- 시그널 인풋 (-5V - +5V)
- 시그널 아웃풋 (-5V - +5V)
- 매뉴얼 컨트롤러
- 컨트롤 휠 아웃풋 (-5V<--0V-->+5V)
- 모멘터리 스위치 아웃풋 (-> GND)
- 시그널 아웃
- 시그널 아웃풋 (모노 1/8" mini phone jack, 2Vp-p 아웃풋 임피던스 3.5kΩ)
- 헤드폰
- 헤드폰 아웃풋 (스테레오 1/8" mini phone jack, 33Ω 48mW)
- USB
- Type B, USB-MIDI 인풋/아웃풋 *벨로시티 정보가 사용되지 않는 노트 메시지만 송수신할 수 있습니다.
- MIDI
- MIDI 인풋 *벨로시티 정보가 사용되지 않는 노트 메시지만 송수신할 수 있습니다.
- 키보드
*모든 제품명, 회사명 및 표준명칭은 해당 소유자의 상표 또는 등록상표입니다.
*제품의 외관 및 스펙은 예고 없이 변경될 수 있습니다.
